Pagtatasa ng dami ng fastener at mga uri sa tsasis ng electric sasakyan

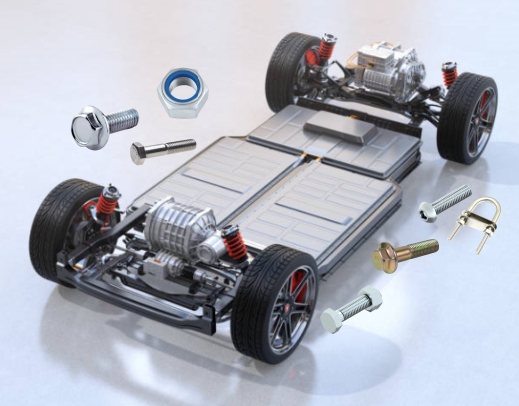

Kinakailangan ng isang karaniwang electric vehicle (EV) chassis 300-500 mga fastener , depende sa uri ng sasakyan (hal., Compact sedan kumpara sa midsize SUV) at pagiging kumplikado ng disenyo. Nasa ibaba ang isang detalyadong pagkasira ng mga pangunahing sangkap at ang kanilang mga uri/dami ng fastener:

1. Koneksyon ng subframe-to-body

Dami : 80-120 mga fastener
Pangunahing uri :
- Mataas na lakas na Flange Bolts (ISO 4162) : M10-M14, grade 10.9, para sa mahigpit na mga koneksyon sa subframe-body (hal., Tesla Model 3 ay gumagamit ng 92 bolts).
- Self-Locking Nuts (DIN 985) : Ipares sa mga flange bolts upang maiwasan ang pag -loosening ng panginginig ng boses.
- Structural Rivets (EN 15048) : Aluminyo magaan na koneksyon (~ 15% ng kabuuan).

2. Suspensyon System

Dami : 120–180 mga fastener
Kritikal na Mga Bahagi :
- Control arm-to-knuckle joints : M12 - M16 bolts (ISO 4017 Baitang 10.9), ~ 30-40 bawat panig ng suspensyon.
- Nag -mount ang Shock Absorber : M10 Mataas na lakas ng bolts anti-loosening washers (DIN 6798), 4 bawat pagkabigla.
- Stabilizer bar bushings : M8 hindi kinakalawang na asero bolts (A2-70), coating na lumalaban sa kaagnasan.

3. Pag-mount ng frame ng baterya-to-chassis

Dami : 60-100 mga fastener
Mga uri :
- Battery Pack Bolts (ISO 7380) : M10-M12 Titanium alloy o zinc-plated steel, tensile lakas ≥1,000 MPa (e.g., ByD blade baterya ay gumagamit ng 78 bolts).
- Nylon-insert lock nuts (jis b 1181) : Maiwasan ang pag-aalis ng panginginig ng boses.

4. Sistema ng pagpepreno

Dami : 40-60 mga fastener
Mga pangunahing aplikasyon :
- Caliper mounting bolts (ASME B18.2.3.9m) : M8 - M10, Baitang 12.9, 4 bawat caliper.
- Preno rotor na paghahanap ng mga pin (din 7) : Katumpakan ang pagpapaubaya (± 0.02mm) upang maiwasan ang hindi pantay na pagsusuot.

5. Magmaneho ng motor & Reducer Assembly

Dami : 50-80 mga fastener
Mga fastener ng Core :
- Motor Flange Bolts (ISO 4014) : M12-M14, grade 10.9, dacromet coating (heat-resistant ≥300 ° C).
- Reducer Housing Bolts (DIN 6914) : M10 - M12, Preload torque tolerance ± 3%.

6. Mga Pang -auxiliary Sangkaps (Piping/Wiring)

Dami : 30-50 mga fastener
Mga uri :
- U-bolts (GB/T 880) : I-secure ang mga kable ng high-boltahe at mga linya ng paglamig.
- Mga plastik na clip : Mabilis na pagpupulong para sa mga bahagi na hindi istruktura (~ 20% ng kabuuan).

Component	Dami ng fastener	Pangunahing pamantayan	Mga kinakailangan sa materyal/proseso
Subframe-to-body	80-120	ISO 4162, DIN 985	Baitang 10.9 Steel, Dacromet Coating
Suspension	120–180	ISO 4017, DIN 6798	A2-70 hindi kinakalawang na asero, spray ng asin ≥720H
Frame ng baterya	60-100	ISO 7380, JIS B 1181	Titanium/zinc-plated steel, makunat ≥1,000 MPa
Sistema ng pagpepreno	40-60	ASME B18.2.3.9m, DIN 7	Baitang 12.9 bakal, pospating
Drive Motor	50-80	ISO 4014, DIN 6914	Mataas na temperatura dacromet, metalikang kuwintas ± 3%
Mga Bahagi ng Auxiliary	30–50	GB/T 880, mga plastik na clip	304 hindi kinakalawang na asero/PA66 engineering plastic
