Paghahambing ng DIN 6921 at GB/T 16674 Hex Flange Bolts-Dimensions-Substitutability-Applications, Kasalukuyang Inventory

Ang mga flanged hexagon bolts ay mga kritikal na fastener na malawakang ginagamit sa maraming mga industriya, na nagbibigay ng isang mas malaking ibabaw ng tindig sa ilalim ng ulo kumpara sa mga karaniwang hexagon bolts, kaya tinanggal ang pangangailangan para sa isang hiwalay na tagapaghugas ng pinggan sa maraming mga aplikasyon. Dalawang karaniwang pamantayan na namamahala sa mga fastener na ito ay ang Aleman na pamantayang DIN 6921 at ang pambansang pamantayang GB/T 16674. Habang ang parehong tumutukoy sa mga bolts ng isang katulad na uri, ang pag -unawa sa kanilang mga tiyak na kinakailangan ay mahalaga para sa wastong aplikasyon at pag -sourcing.

Pangkalahatang -ideya ng mga pamantayan

• DIN 6921: hexagon bolts na may flange: Tinutukoy ng pamantayang ito ang mga katangian para sa mga hexagon bolts na may mga metriko na mga thread at isang pabilog na flange sa ilalim ng ulo. Ito ay isang matagal na itinatag na pamantayang Aleman na nakakita ng malawakang paggamit sa buong mundo, lalo na sa mga konteksto ng engineering sa Europa.

• GB/T 16674: Hexagon bolts na may flange: Ito ang pamantayang pambansang Tsino para sa hexagon bolts na may flange. Tulad ng maraming mga modernong pamantayan sa GB, ang GB/T 16674 ay madalas na pinagsama sa mga pamantayang pang -internasyonal, na naglalayong tugma sa mga pandaigdigang kasanayan, madalas na sumangguni sa mga pamantayan ng ISO (kahit na ang mga tiyak na antas ng pagkakaisa ay maaaring magkakaiba). Ito ang pangunahing pamantayan para sa ganitong uri ng bolt sa loob ng China.

Dimensional na paghahambing ng parameter

Habang ang parehong mga pamantayan ay naglalarawan ng parehong uri ng bolt, maaaring may banayad na pagkakaiba sa tinukoy na mga sukat at pagpapahintulot. Ang mga pangunahing sukat na dapat isaalang -alang kasama ang:

1. Laki ng Thread at Pitch: Ang parehong mga pamantayan ay sumasakop sa mga karaniwang metriko na mga thread (hal., M5, M6, M8, M10, atbp.) Na may kaukulang mga pitches. Para sa mga karaniwang sukat, ang mga sukat ng nominal na thread ay karaniwang magkapareho, na sumunod sa mga pangunahing pamantayan sa pagsukat ng thread (tulad ng ISO 262).

2. Sa buong flat (laki ng wrench): Ang sukat sa buong hexagon flats, na tumutukoy sa kinakailangang laki ng wrench, ay karaniwang pamantayan para sa mga naibigay na laki ng thread at madalas na pareho sa pagitan ng dalawang pamantayan, na sumasalamin sa mga internasyonal na kasunduan (tulad ng potensyal na ISO 4162 o katulad).

3. Taas ang ulo: Ang pangkalahatang taas ng ulo ng bolt (hindi kasama ang flange) ay maaaring magkatulad sa pagitan ng DIN 6921 at GB/T 16674 para sa kaukulang laki, ngunit ang mga pagkakaiba -iba sa mga pagpapaubaya o mga tiyak na halaga ng taas para sa ilang mga saklaw ay maaaring umiiral.

4. Diameter ng Flange: Ang diameter ng integrated flange ay isang kritikal na sukat na nakakaapekto sa lugar ng ibabaw. Habang madalas na maihahambing, maaaring magkaroon ng kaunting pagkakaiba sa tinukoy na mga flange diameters o pagpapaubaya sa pagitan ng dalawang pamantayan, lalo na para sa mas malaking laki ng bolt.

5. Kapal ng flange at hugis: Minsan matatagpuan ang mga pagkakaiba sa minimum/maximum na kapal ng flange o ang eksaktong profile ng flange edge (hal., Chamfering o radius).

6. Haba ng Bolt: Ang parehong mga pamantayan ay sumasakop sa isang hanay ng mga karaniwang haba ng bolt para sa bawat laki ng thread. Ang magagamit na mga pamantayang haba ay maaaring magkakaiba nang kaunti sa pagitan ng mga pagtutukoy ng dalawang pamantayan.

7. Tolerance: Kahit na ang mga nominal na sukat ay pareho, ang mga pagpapaubaya (pinapayagan na mga pagkakaiba -iba) para sa mga sukat tulad ng taas ng ulo, diameter ng flange, o thread menor de edad na diameter ay maaaring magkakaiba, nakakaapekto sa interchangeability sa mga aplikasyon ng katumpakan.

Sa buod tungkol sa mga sukat: Para sa maraming mga karaniwang sukat at sa mga di-kritikal na aplikasyon, ang mga pangunahing sukat (thread, sa buong flat) ay madalas na magkatulad o magkapareho. Gayunpaman, Ang mga kritikal na aplikasyon ay nangangailangan ng maingat na pag -verify ng lahat ng mga tiyak na sukat, pagpapaubaya, at mga pagtutukoy ng materyal tulad ng nakalista sa kani -kanilang, kasalukuyang karaniwang mga dokumento.

Pagtatasa ng Substitutability

Maaari bang mapalitan ang isang DIN 6921 bolt para sa isang GB/T 16674 bolt, at kabaligtaran?

• Potensyal para sa substitutability: Dahil sa pangunahing pagkakapareho sa disenyo at madalas na malapit na sulat sa mga pangunahing sukat ng nominal (lalo na ang laki ng thread at sa buong flat), ang DIN 6921 at GB/T 16674 bolts ay madalas na itinuturing na kapalit para sa maraming mga pangkalahatang-layunin o hindi kritikal na mga aplikasyon ng pangkabit. Kung ang hole hole ay tumatanggap ng thread, ang mga buong flat ay tumutugma sa tool, at ang flange ay nagbibigay ng sapat na lugar ng tindig para sa mga kinakailangan ng magkasanib, pagpapalit baka maging katanggap -tanggap.

• Mga Limitasyon at Panganib:

  • Tolerance stack-up: Ang mga bahagyang pagkakaiba sa pagpapahintulot ay maaaring humantong sa mga isyu sa mga asembleya na may masikip na clearance o kritikal na akma.

  • Pamamahagi ng pag -load: Ang mga pagkakaiba-iba sa diameter ng flange o kapal ay maaaring makaapekto sa pamamahagi ng clamping force, na mahalaga sa mga application na may mataas na stress o panginginig ng boses.

  • Mga marka ng materyal at mga klase ng lakas: Habang ang parehong mga pamantayan ay sumasakop sa iba't ibang mga klase ng lakas (hal., 8.8, 10.9), ang mga tiyak na komposisyon ng materyal, mga kinakailangan sa pagsubok, o pagmamarka ng mga kombensiyon ay maaaring magkaroon ng banayad na pagkakaiba tulad ng tinukoy ng kani -kanilang mga pamantayan sa pamamahala.

  • Application kritikal: Para sa mga aplikasyon kung saan ang pagkabigo ay maaaring magresulta sa mga makabuluhang panganib sa kaligtasan, istruktura ng istruktura, o mataas na gastos (hal., Mga sistema ng kaligtasan ng automotiko, mga kritikal na kasukasuan ng makinarya), na mahigpit na sumunod sa tinukoy na pamantayan (DIN 6921 o GB/T 16674) ay pinakamahalaga. Ang pagpapalit ay hindi inirerekomenda nang walang masusing pagpapatunay at pag -apruba ng engineering.

Konklusyon sa substitutability: Habang madalas na posible sa hindi gaanong hinihingi na mga tungkulin dahil sa mga pagkakapareho ng dimensional, ang pagpapalit ay Hindi isang garantisadong isa-sa-isang kapalit . Laging masuri ang mga tiyak na kinakailangan ng application at, para sa mga kritikal na gamit, Kumunsulta sa opisyal na pamantayan o humingi ng payo sa dalubhasa sa engineering Bago ang pagpapalit ng isa para sa isa pa.

Karaniwang mga sitwasyon ng aplikasyon

Parehong DIN 6921 at GB/T 16674 flanged hexagon bolts ay maraming nalalaman mga fastener na ginamit sa isang malawak na hanay ng mga aplikasyon kung saan kinakailangan ang isang ligtas na kasukasuan na may pinagsama -samang ibabaw ng tindig. Kasama sa mga karaniwang senaryo ang:

• Pangkalahatang Mga Koneksyon sa Chassis: Ginamit para sa mga pangkalahatang koneksyon sa mga subframes, crossmembers, engine mounts, suspension components, at iba pang mga elemento ng istruktura sa loob ng mga pagtitipon ng chassis ng sasakyan. Ang integrated flange ay tumutulong sa pamamahagi ng mga naglo -load nang epektibo sa potensyal na hindi pantay o mas malambot na ibabaw.

• Makinarya at kagamitan: Ang mga pangkasalukuyan na sangkap sa iba't ibang uri ng makinarya, pang -industriya na kagamitan, makinarya ng agrikultura, at kagamitan sa konstruksyon, kung saan kinakailangan ang matatag at maaasahang mga kasukasuan.

• Mga Sub-Assembles ng Automotiko: Ginamit sa maraming mga automotikong sub-pagpupulong na lampas sa pangunahing tsasis, kabilang ang mga sistema ng tambutso, pag-mount ng upuan, bracketry, at marami pa.

• Electronics & Electrical Fixtures: Ang mga sensor ng pag -fasten, mga yunit ng control, mga bracket ng wiring harness, mga kahon ng kantong, mga puntos sa lupa, at iba pang mga elektrikal at elektronikong sangkap sa mga istruktura o enclosure. Ang flange ay tumutulong upang maiwasan ang pinsala sa mga housings ng sangkap at nagbibigay ng isang matatag na ibabaw ng contact.

• Katha ng metal: Ang pagsali sa mga profile ng sheet metal o istruktura sa pangkalahatang gawa ng katha.

• Mga kasangkapan: Ginamit sa iba't ibang mga kasangkapan sa sambahayan at pang -industriya para sa pag -fasten ng istruktura.

Konklusyon

Ang mga pamantayan ng DIN 6921 at GB/T 16674 ay parehong tumutukoy sa mga flanged hexagon bolts na istruktura at dimensionally na katulad sa maraming mga pangunahing aspeto, na pinadali ang kanilang karaniwang paggamit sa iba't ibang mga rehiyon ng pagmamanupaktura. Habang madalas na kapalit sa pangkalahatang mga aplikasyon, ang mga potensyal na pagkakaiba sa pagpapahintulot, mga tiyak na sukat, at mga kinakailangan sa materyal ay nangangahulugang ang mahigpit na pagsunod sa tinukoy na pamantayan ay mahalaga para sa mga kritikal na aplikasyon. Ang pag -unawa sa mga kinakailangan ng bawat pamantayan ay nagbibigay -daan sa mga tagagawa at inhinyero na piliin ang naaangkop na fastener, tinitiyak ang pagganap, kaligtasan, at pagsunod.

Inirerekumenda din namin na basahin:

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehensive-guide-to-automotive-fastener-types-from-manufacturer-oem-parts-custom-automotive-parts.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongrui-auto-partspdf-iatf16949-manufacturer.html

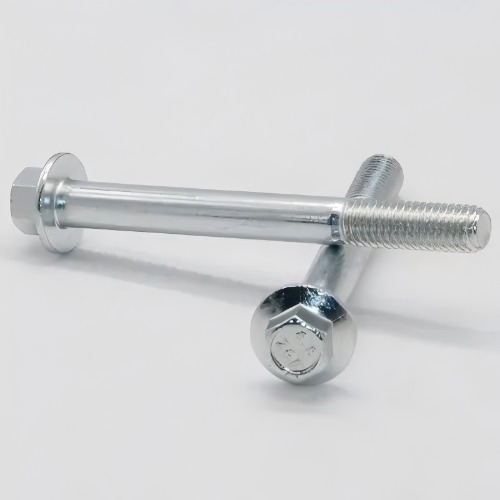

Pinakabagong imbentaryo para sa DIN 6921 hex flange bolt
