Sa masalimuot na disenyo at paggawa ng mga modernong sasakyan, habang ang pansin ay madalas na nakatuon sa mga pangunahing sangkap, ang pagiging maaasahan at pagganap ng hindi mabilang na mas maliit na mga bahagi ay pantay na kritikal. Ang mga fastener ng katumpakan, na madalas na hindi nakikita, ay ang linchpin ng kaligtasan, tibay, at mahusay na pagpupulong.

Sa Zhejiang Zhongrui Auto Parts, dalubhasa namin sa pagbibigay ng mataas na kalidad, pamantayang mga solusyon sa pag-fasten na umaasa sa pandaigdigang industriya ng automotiko. Ngayon, ginalugad namin ang tatlong pangunahing uri ng mga pin - kahanay na mga pin na may panloob na thread, mga pin ng Clevis na may ulo, at mga split pin - na nagtatampok ng kanilang mga tiyak na tungkulin, pangunahing pakinabang, at ang kahalagahan ng mga pamantayang pang -internasyonal tulad ng GB/T, DIN, ISO, at JIS para sa walang seamless automotive integration.

Ang pag -unawa sa mga mahahalagang sangkap na ito ay susi para sa mga inhinyero ng automotiko, taga -disenyo, mga espesyalista sa pagkuha, at mga propesyonal sa pagmamanupaktura na nagsusumikap para sa kahusayan.

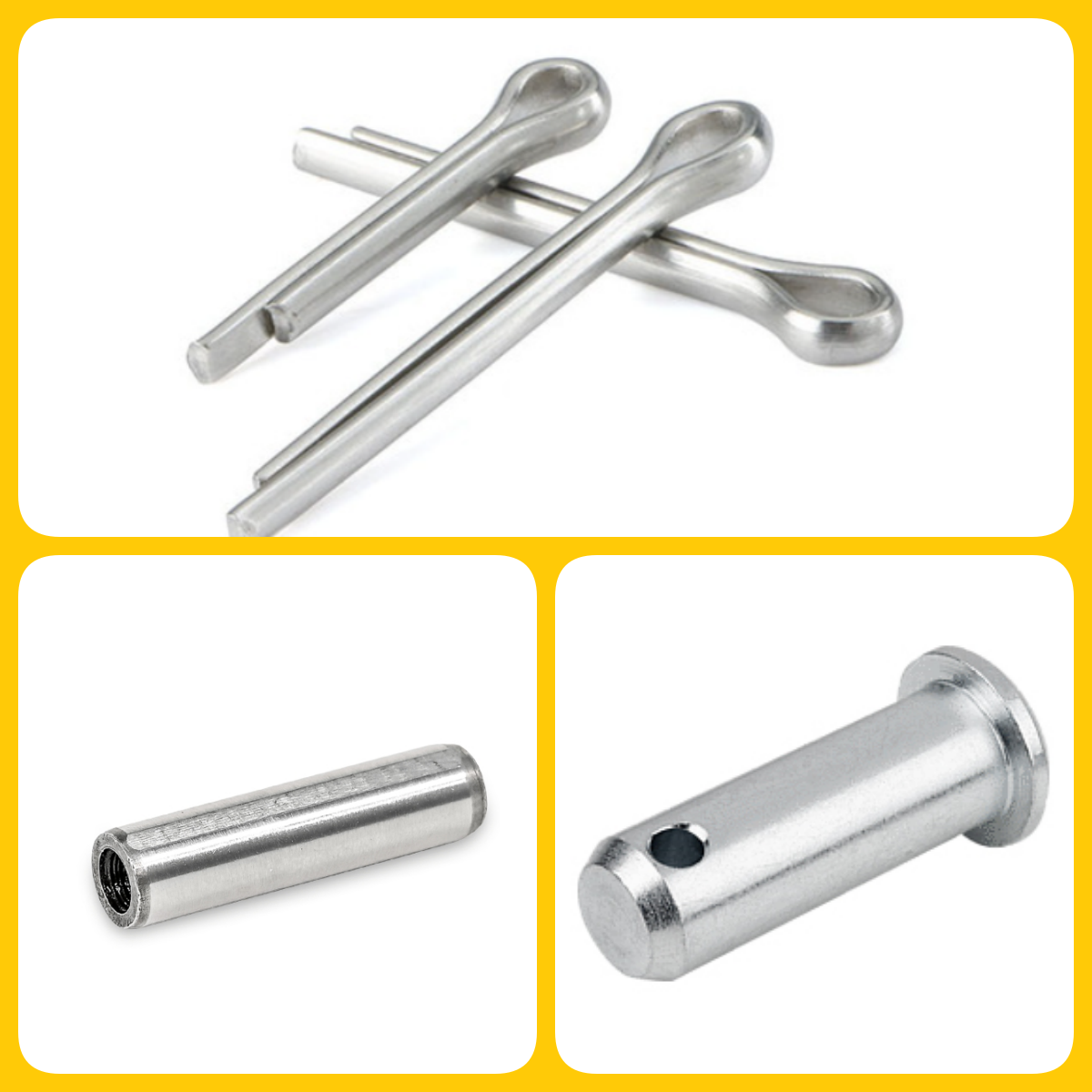

1. Parallel pin na may panloob na thread: Pag -align ng katumpakan na may kadalian ng pagpapanatili

Ang katumpakan ay pinakamahalaga sa maraming mga sub-pagpupulong ng automotiko, lalo na kung saan ang mga sangkap ay dapat na tumpak na matatagpuan na may kaugnayan sa isa't isa. Ang mga parallel pin na may panloob na thread ay partikular na inhinyero para sa hangaring ito, na nagbibigay ng tumpak na pagkakahanay at isang ligtas na pagkagambala.

Ano ang mga ito: Ang mga solidong cylindrical pin na ito ay nagtatampok ng isang mataas na kinokontrol na diameter para sa isang snug fit sa mga butas na inayos ng katumpakan. Ang isang pangunahing tampok na pagkilala ay ang panloob na thread sa isang dulo, na idinisenyo upang tanggapin ang isang puller screw.

Bakit mahalaga sila sa automotiko:

Tumpak na pagpoposisyon: Kritikal para sa pag -andar ng mga bahagi ng pag -aasawa. Sa mga pagpapadala, halimbawa, ang tumpak na pag -align ng mga gears at shaft ay mahalaga para sa makinis na paglipat ng kuryente at maiwasan ang napaaga na pagsusuot.
Secure Interference Fit: Nagbibigay ng isang malakas na magkasanib na may kakayahang may nakatagong panginginig ng boses at paggugupit na mga puwersa na likas sa operasyon ng sasakyan.
Streamline na pagpapanatili: Ang panloob na thread ay isang makabuluhang kalamangan. Kapag ang mga sangkap ay kailangang mag -disassembly para sa pagpapanatili o pag -aayos, ang isang puller screw ay maaaring maipasok sa thread, na pinapayagan ang pin na makuha nang hindi nasisira ang nakapalibot na materyal o ang pin mismo. Binabawasan nito ang downtime at pinapasimple ang kumplikadong mga proseso ng pagpupulong/pag -disassembly sa mga kapaligiran sa pagmamanupaktura at serbisyo.

Mga pangunahing bentahe para sa mga aplikasyon ng automotiko:

Garantisadong katumpakan: ginawa sa masikip na pagpapahintulot (hal., Tulad ng bawat DIN 7979 o ISO 8735), tinitiyak ang maaasahan at maulit na pagkakahanay.
Pinapadali ang disassembly: panloob na thread drastically pinasimple ang pagkuha kumpara sa solidong mga pin, pag -minimize ng potensyal na pinsala.
Matibay na pagganap: Karaniwan na ginawa mula sa matigas na bakal, na nag -aalok ng mataas na lakas ng paggugupit at paglaban na isusuot.
Mga maraming nalalaman na materyales: Angkop para sa pagsali sa mga sangkap na ginawa mula sa mga karaniwang materyales na automotiko tulad ng bakal, haluang metal na aluminyo, at ilang mga composite.

Tamang -tama na mga aplikasyon ng automotiko:

Mga Assemblies ng Paghahatid: Paghahanap ng mga shaft, bearings, at mga bahagi ng pabahay.
Pag -align ng Engine Block: Pagpoposisyon ng mga ulo ng silindro o manifold.
Mga Fixtures ng Paggawa: tinitiyak ang tumpak na pag -setup para sa mga proseso ng hinang o machining.
Die & Mold Alignment: Pagpapanatili ng katumpakan sa panlililak o kagamitan sa paghubog ng iniksyon.

Standardization & Interchangeability: Ang mga pin na ito ay tinukoy ng iba't ibang mga pamantayan: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Ang pagkakapantay -pantay na nabanggit sa mga pamantayan tulad ng GB/T 120.2 at ISO 8735 ay mahalaga. Habang ang mga dimensional na detalye at materyales ay maaaring magkakaiba -iba sa lahat ng nakalista na mga pamantayan, ang pangunahing konsepto ng isang katumpakan na kahanay na pin na may isang panloob na thread para sa pagkuha ay pare -pareho. Ang pag-unawa sa mga pamantayang ito ay tumutulong sa mga tagagawa ng automotiko na mapagkukunan na katumbas, de-kalidad na mga pin mula sa iba't ibang mga pandaigdigang tagapagtustos, tinitiyak ang maaasahang pagganap anuman ang tiyak na pinagmulan ng pagmamanupaktura (ibinigay ang materyal na grade at klase ng pagpapaubaya na matugunan ang kinakailangan sa aplikasyon).

2. Clevis pin na may ulo: pagpapagana ng pivoting at pag -link sa mga sistema ng automotiko

Maraming mga sistema ng automotiko ang umaasa sa mga sangkap na pivot o articulate, mula sa mga link ng pagpipiloto hanggang sa mga pedal na pagtitipon. Ang mga pin ng Clevis na may ulo ay mga fast fasten para sa paglikha ng mga mahahalagang puntos ng bisagra.

Ano ang mga ito: Ang mga pin ng Clevis ay hindi sinulid na mga cylindrical pin na may ulo sa isang dulo at isa o higit pang mga butas sa isa pa, na idinisenyo upang maipasok sa pamamagitan ng isang clevis (isang hugis na U na umaangkop sa mga butas sa mga dulo) at ligtas, karaniwang may isang split pin o cotter pin. Ang ulo ay nagbibigay ng isang tindig na ibabaw at pinipigilan ang pin mula sa pagpasa nang buo sa pamamagitan ng pagpupulong.

Bakit mahalaga sila sa automotiko:

Maaasahang mga puntos ng pivot: Lumilikha sila ng isang ligtas, mababang-friction axis para sa pag-ikot ng paggalaw sa pagitan ng mga sangkap.
Pag -akomodasyon ng Angular Misalignment: Ang disenyo ay likas na nagbibigay -daan sa ilang antas ng angular na paggalaw, mahalaga sa mga link na lumilipat sa pamamagitan ng mga arko o nakakaranas ng kaunting maling pag -aalsa sa panahon ng operasyon.
Pag -load ng Pag -load: Pangunahing idinisenyo upang mahawakan ang mga puwersa ng paggupit (pwersa na patayo sa axis ng pin).
Simpleng Assembly/Disassembly: Ang Headed Design at Securing Paraan (Split PIN) ay pinadali ang medyo mabilis na pag -install at pag -alis para sa pagpapanatili o pagsasaayos.

Mga pangunahing bentahe para sa mga aplikasyon ng automotiko:

Robust Linkage: Nagbibigay ng isang malakas na koneksyon para sa mga sangkap ng pivoting sa mga system na nakakaranas ng mga dynamic na naglo -load.
Mga pagpipilian sa proteksyon ng kaagnasan: Magagamit sa mga materyales tulad ng hindi kinakalawang na asero o may mga pagtatapos tulad ng zinc plating o dacromet, mahalaga para sa paglaban sa pagkasira ng kapaligiran (kahalumigmigan, asin, kemikal), pagpapalawak ng habang -buhay at pagtiyak ng pagiging maaasahan.
Standardized Design: Tinukoy ng mga pamantayan tulad ng DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, tinitiyak ang dimensional na pagkakapare -pareho at pagiging tugma sa karaniwang mga fittings ng clevis.
Dali ng Pagpapanatili: Ang pinangungunang disenyo at karaniwang mga pamamaraan ng pag -secure ay nagbibigay -daan para sa prangka na inspeksyon, pagpapadulas, o kapalit.

Tamang -tama na mga aplikasyon ng automotiko:

Mga sistema ng pagpipiloto: Nagtatapos ang baras ng kurbatang, mga armas ng manibela.
Mga sistema ng preno: Mga link sa pedal, ilang mga caliper pivots (i -verify ang mga rating ng pag -load).
Mga link sa suspensyon: pagkonekta sa iba't ibang mga armas at rod (i -verify ang mga rating ng pag -load).
Mga mekanismo ng pagkilos: mga latch ng pinto, paglabas ng hood/trunk, mga link sa throttle.
Mga kahon ng pedal: preno, klats, at accelerator pedal pivots.
Mga mekanismo ng upuan: mga adjuster at bisagra.

Standardization & Interchangeability: Ang mga pin ng Clevis ay tinukoy sa maraming mga pamantayan kabilang ang GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. Habang ang ISO 2341 ay madalas na itinuturing na isang direktang internasyonal na katapat sa DIN 1444 at GB/T 882 (Form B), mga pagkakaiba -iba sa mga materyal na marka (hal. Gayunpaman, ang pag -unawa sa mga pamantayang ito ay nagbibigay -daan sa mga tagagawa ng automotiko na pumili ng mga pin na nakakatugon sa kinakailangang lakas ng paggugupit at mga kinakailangan sa dimensional, pinadali ang kakayahang umangkop mula sa pandaigdigang mga supplier habang tinitiyak ang pagganap sa mga aplikasyon ng pag -link.

3. Split pin (cotter pin): simple, maaasahang pag -lock laban sa pag -loosening

Madalas na ginagamit kasabay ng mga pin ng clevis, mga mani ng kastilyo, o mga slotted nuts, split pin (karaniwang tinatawag na cotter pin sa North America) ay isang pangunahing ngunit pambihirang epektibong mekanikal na aparato ng pag -lock.

Ano ang mga ito: Ang mga split pin ay semi-rigid metal pin na may ulo sa isang dulo at isang haba ng paghati, na pinapayagan ang dalawang halves na kumalat pagkatapos ng pagpasok.

Bakit mahalaga sila sa automotiko:

Positibong mekanismo ng pag -lock: kumikilos sila bilang isang pisikal na hadlang, na pumipigil sa iba pang mga fastener (tulad ng mga mani) o mga pin (tulad ng mga pin ng clevis) mula sa pag -back out dahil sa panginginig ng boses, pag -ikot, o panlabas na puwersa.
Kaligtasan Kritikal na Back-Up: Sa mga aplikasyon tulad ng pag-secure ng mga kastilyo ng kastilyo sa mga bearings ng gulong o kritikal na mga link, ang split pin ay isang napakahalagang kalabisan ng kaligtasan, na pumipigil sa pagkabigo ng sakuna kung ang pangunahing pag-fastener ay lumuwag.
Mabilis na visual inspeksyon: Kung ang isang split pin ay maayos na naka -install at ang mga dulo ay kumalat ay madaling ma -verify sa mga regular na tseke.
Pangkabuhayan na Solusyon: Ang isang simpleng proseso ng disenyo at pagmamanupaktura ay ginagawang isang napaka-epektibong paraan ng pag-lock.

Mga pangunahing bentahe para sa mga aplikasyon ng automotiko:

Maaasahang anti-loosening: Nagbibigay ng isang simple, mekanikal na lock na mahalaga sa mga kapaligiran na may mataas na pag-vibration.
Madaling Pag -install ng Manu -manong: Nangangailangan ng kaunting mga tool (plier o isang martilyo) at walang mga espesyal na kasanayan.
Malawak na kakayahang magamit: Ginamit sa isang malawak na hanay ng mga diametro upang ma -secure ang iba't ibang laki ng mga mani, bolts, at mga pin.
Mga Pagpipilian sa Paglaban sa Kaagnasan: Magagamit sa mga materyales tulad ng bakal na plated na zinc (pamantayan para sa pagiging epektibo at pangunahing proteksyon) o hindi kinakalawang na asero para sa pinahusay na tibay sa mga nakalantad na lugar.
Pagsunod sa Mga Pamantayan: Ginawa sa mga pagtutukoy tulad ng DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, tinitiyak ang kalidad ng materyal at dimensional na pagkakapareho para sa maaasahang akma at pag -andar. Ang ISO 1234 at DIN 94 ay malawak na itinuturing na katumbas ng GB/T 91.

Tamang -tama na mga aplikasyon ng automotiko:

Pag -secure ng mga mani ng kastilyo: Sa mga bearings ng gulong, ehe, at mga sangkap ng suspensyon.
Pag -lock ng Clevis Pins: Sa pagpipiloto, suspensyon, at mga link sa preno.
Mga Pangkat -Pag -fasten ng Mga Pangkat ng Pangkat: Sa Mga Bahagi ng Drivetrain.
Pag -secure ng mga pin at fastener: Sa iba't ibang mga braso ng control, mga rod rod, at mga sangkap ng tsasis kung saan kinakailangan ang isang simpleng lock.

Standardization & Interchangeability: Ang mga split pin ay lubos na na-standardize sa buong mundo, na tinukoy ng mga pamantayan tulad ng GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Ang malakas na pagkakapantay-pantay sa pagitan ng GB/T 91, ISO 1234, at tinitiyak ng DIN 94 na ang mga tagagawa ng automotiko ay maaaring mapagkakatiwalaan ang mapagpapalit na mga split pin mula sa mga supplier sa buong mundo, tinitiyak ang pare-pareho na kalidad at akma para sa mga gawain sa pag-lock ng kaligtasan. Ang iba't ibang mga pamantayan ay maaaring tukuyin ang bahagyang magkakaibang mga materyales o pagtatapos, ngunit ang pangunahing pag -andar at dimensional na serye ay higit na nakahanay sa kanilang katumbas na mga form.

Zhejiang Zhongrui Auto Parts: Ang iyong kapareha sa Precision Automotive Fastening

Sa Zhejiang Zhongrui Auto Parts, nauunawaan namin ang mga kritikal na tungkulin na ito ay tila simpleng mga pin na naglalaro sa pagiging maaasahan at kaligtasan ng mga automotive na pagtitipon. Bilang isang sertipikadong tagagawa ng IATF 16949, nakatuon kami sa paggawa ng de-kalidad na kahanay na mga pin na may panloob na thread, mga pin ng Clevis na may ulo, split pin, at isang malawak na hanay ng iba pang mga fastener ng automotiko na nakakatugon sa mahigpit na mga pamantayang pang-internasyonal, kabilang ang GB/T, DIN, ISO, JIS, at ASME.

Ang aming kadalubhasaan sa paggawa ng katumpakan, mahigpit na kontrol ng kalidad, at malalim na pag -unawa sa mga pang -internasyonal na pamantayang katumbas ay nagsisiguro na nakatanggap ka ng maaasahang, mapagpapalit na mga fastener na na -optimize para sa pagganap sa hinihingi na mga kapaligiran ng automotiko. Kung nangangailangan ka ng isang karaniwang GB/T pin na may isang kilalang katumbas ng ISO o nangangailangan ng gabay sa pagpili ng tamang PIN para sa isang tiyak na aplikasyon, handa na ang aming koponan na tumulong.

Kasosyo sa amin upang i -streamline ang iyong sourcing, mapahusay ang iyong katatagan ng supply chain, at matiyak ang hindi nagbabago na kalidad ng mga fastener na pinagsama ang iyong mga sasakyan. Dagdagan ang nalalaman tungkol sa aming mga kakayahan at galugarin ang aming komprehensibong hanay ng mga solusyon sa pag -fasten ng automotiko. Bisitahin ang aming website o makipag -ugnay sa amin ngayon.
